Como parte de la transmisión de máquinas,Placa Rueda Rueda Dentada 100 Multiplexes ampliamente utilizado en diferentes industrias, que es un tipo de rueda dentada que podría equiparse con una cadena de rodillos para obtener una cooperación perfecta en la máquina de transmisión.
Qué GZG podría aportar material dePlate Wheel Sprocket 100 Multiplex son C1045 y SS304
Tratamiento superficial: óxido negro, zincado, pintura, niquelado
Proceso: Forjado, Tallado, Mecanizado de precisión, Tratamiento de superficie, Inspección final estricta
Proveemos simplex, duplex, triplex y multiplexruedas dentadas de placa. Please feel free to contact us if you can't find the technial data as below, we are glad to help. And we'll also to help you to make a suitabl drawing so we could confirm teh order soon.
Dimensions of Plate Wheel Sprocket 100 Multiplex
| Sprocket | milímetro | ||||||||||
| Radio del diente r3 | 33.5 | |||||||||||
| Ancho del radio C | 4 | |||||||||||
| Ancho de diente B1 | 17.7 | |||||||||||
| Ancho de diente b1 | 17.1 | |||||||||||
| Ancho de diente B2 | 52.9 | |||||||||||
| Cadena | milímetro | |||||||||||
| Terreno de juego | 31.75 | |||||||||||
| Ancho interno | 19.05 | |||||||||||
| Roller Φ | 19.05 | |||||||||||
| z | Delaware | doble penetración | SIMPLE | DÚPLEX | ||
| D1 | Kg | D2 | Kg | |||
| 8 | 96.0 | 82.96 | 16 | 20 | ||
| 9 | 106.5 | 92.84 | 16 | 20 | ||
| 10 | 117.0 | 102.74 | 16 | 20 | ||
| 11 | 127.0 | 112.68 | 20 | 25 | ||
| 12 | 137.0 | 122.68 | 20 | 25 | ||
| 13 | 147.5 | 132.65 | 20 | 25 | ||
| 14 | 157.6 | 142.68 | 20 | 25 | ||
| 15 | 167.7 | 152.72 | 20 | 25 | ||
| 16 | 177.7 | 162.75 | 20 | 30 | ||
| 17 | 187.7 | 172.78 | 20 | 2.96 | 30 | |
| 18 | 197.8 | 182.85 | 20 | 3.28 | 30 | |
| 19 | 207.9 | 192.91 | 20 | 30 | ||
| 20 | 217.9 | 202.98 | 20 | 30 | ||
| 21 | 228.0 | 213.04 | 25 | 4.62 | 30 | |
| 22 | 238.1 | 223.11 | 25 | 30 | ||
| 23 | 248.2 | 233.17 | 25 | 30 | ||
| 24 | 258.3 | 243.23 | 25 | 30 | ||
| 25 | 268.4 | 253.33 | 25 | 30 | ||
| 26 | 278.4 | 263.40 | 30 | 30 | ||
| 27 | 288.5 | 273.48 | 30 | 30 | ||
| 28 | 298.5 | 283.56 | 30 | 30 | ||
| 29 | 308.6 | 293.65 | 30 | 30 | ||
| 30 | 318.7 | 303.75 | 30 | 30 | ||
| 31 | 328.8 | 313.85 | 30 | 30 | ||
| 32 | 338.9 | 323.91 | 30 | 30 | ||
| 33 | 349.0 | 334.01 | 30 | 30 | ||
| 34 | 359.1 | 344.10 | 30 | 30 | ||
| 35 | 369.2 | 354.20 | 30 | 30 | ||
| 36 | 379.2 | 365.30 | 30 | 30 | ||
| 37 | 389.3 | 374.39 | 30 | 30 | ||
| 38 | 399.4 | 384.49 | 30 | 30 | ||
| 39 | 409.5 | 394.59 | 30 | 30 | ||
| 40 | 419.6 | 404.66 | 30 | 30 | ||
| 41 | 430.7 | 414.78 | 30 | 30 | ||
| 42 | 440.8 | 424.88 | 30 | 30 | ||
| 43 | 450.9 | 434.97 | 30 | 30 | ||
| 44 | 461.0 | 445.07 | 30 | 30 | ||
| 45 | 471.1 | 455.17 | 30 | 30 | ||
| 46 | 481.2 | 465.26 | 30 | 30 | ||
| 47 | 491.3 | 475.36 | 30 | 30 | ||
| 48 | 501.4 | 485.46 | 30 | 30 | ||
| 49 | 511.5 | 495.55 | 30 | 30 | ||
| 50 | 521.6 | 505.65 | 30 | 30 | ||
| 51 | 531.7 | 515.75 | 30 | 30 | ||
| 52 | 541.8 | 525.84 | 30 | 30 | ||
| 53 | 551.9 | 535.94 | 30 | 30 | ||
| 54 | 562.0 | 546.07 | 30 | 30 | ||
| 55 | 572.1 | 556.16 | 30 | 30 | ||
| 56 | 582.2 | 566.26 | 30 | 30 | ||
| 57 | 592.3 | 576.36 | 30 | 30 | ||
| 58 | 602.4 | 586.45 | 30 | 30 | ||
| 59 | 612.5 | 596.55 | 30 | 30 | ||
| 60 | 622.6 | 606.65 | 30 | 30 | ||
| 62 | 642.8 | 626.87 | 30 | 30 | ||
| 64 | 663.0 | 647.06 | 30 | 30 | ||
| 65 | 673.1 | 657.16 | 30 | 30 | ||
| 66 | 683.2 | 667.26 | 30 | 30 | ||
| 68 | 703.4 | 687.48 | 30 | 30 | ||
| 70 | 723.6 | 707.67 | 30 | 30 | ||
| 72 | 743.8 | 729.90 | 30 | 30 | ||
| 75 | 774.2 | 758.19 | 30 | 30 | ||
| 76 | 784.3 | 768.32 | 30 | 30 | ||
| 80 | 824.7 | 808.72 | 30 | 30 | ||
| 85 | 875.2 | 859.25 | 30 | 30 | ||
| 90 | 925.7 | 909.76 | 30 | 30 | ||
| 95 | 976.2 | 960.28 | 30 | 30 | ||
| 100 | 1026.7 | 1010.79 | 30 | 30 | ||
| 114 | 1168.2 | 1152.26 | 30 | 40 | ||

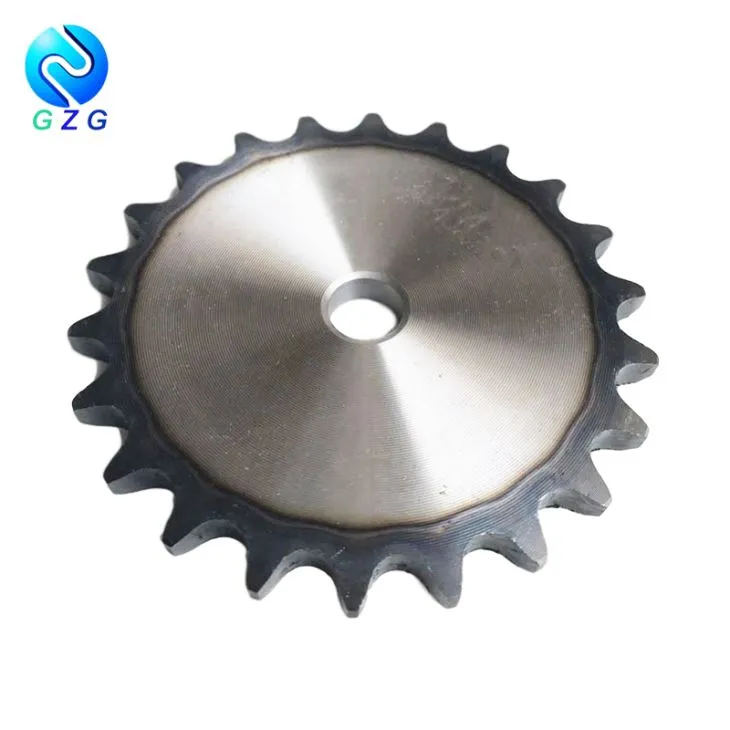

Some pictures of Plate Wheel Sprocket 100 Multiplex
Find some pictures of Plate Wheel Sprocket 100 Multiplex as below. GZG is able to make black surface treatment and teeth harden (HRC 38-45).
Guizhou GZG Transmission Co., Limited was established in 2010. Under years' efforts, we had promoted all kinds of metal processing machinery, introduced various types of testing equipment. Currently, our production capacity to all kinds of machines or parts could catch 300,000 pcs (sets) per year.
Participamos en muchas exposiciones en el extranjero y en el interior, como BVV en Czech y Canton Fair. Podemos actualizar la información de la exposición en nuestro sitio web o enviar un correo electrónico -a nuestros clientes habituales y nuevos para informarles la fecha. Si está interesado en nuestroPlaca Rueda Rueda Dentada 100 Multiplexy quieres verlo en exhibición, por favor escríbenos.
Placa Rueda Rueda Dentada 100 Multiplexse colocará en una bolsa de plástico separada y luego se empaquetará en una caja de madera contrachapada. Si un solo caso es demasiado pesado, podemos dejar espacio para que la carretilla elevadora cargue y descargue.
For transportation, we have our own shipping agent that can make CFR or CIF to client's port. We can also make FOB and other transportation terms. Some clients from southeast of Asia could get the products by truck.
Los productos GZG son populares en los mercados del sudeste asiático, la UE y los EE. UU. Mientras tanto, los productos GZG son ampliamente utilizados en minería, acero, aviones, barcos y todo tipo de máquinas.
Nuestro principio es la máxima calidad, el mejor precio y un servicio considerado, no importa si su pedido es grande o pequeño, su satisfacción será nuestra satisfacción.
Etiqueta: Plate Wheel Sprocket 100 Multiplex, China, fabricantes, proveedores, fábrica, rueda dentada intercambiable, silococeta de rpm, hilera con llave, rueda dentada sincrónica, Sprocket de fácil de instalar, taller
